چگونه نوار فویل مقاوم در برابر حرارت مناسب را برای کاربردهای صنعتی انتخاب کنیم؟

برای مهندسین تدارکات و خریداران فنی، انتخاب مناسب نوار فویل مقاوم در برابر حرارت نیاز به بیش از یک نگاه گذرا به درجه بندی دما دارد. این نیاز به یک ارزیابی سیستماتیک از رفتار رئولوژیکی چسب، خواص متالورژیکی پشتیبان، و عملکرد کامپوزیت تحت فشارهای محیطی خاص دارد. این راهنما یک تجزیه و تحلیل در سطح مهندسی برای اطلاع از تصمیمات خرید عمده ارائه می دهد.

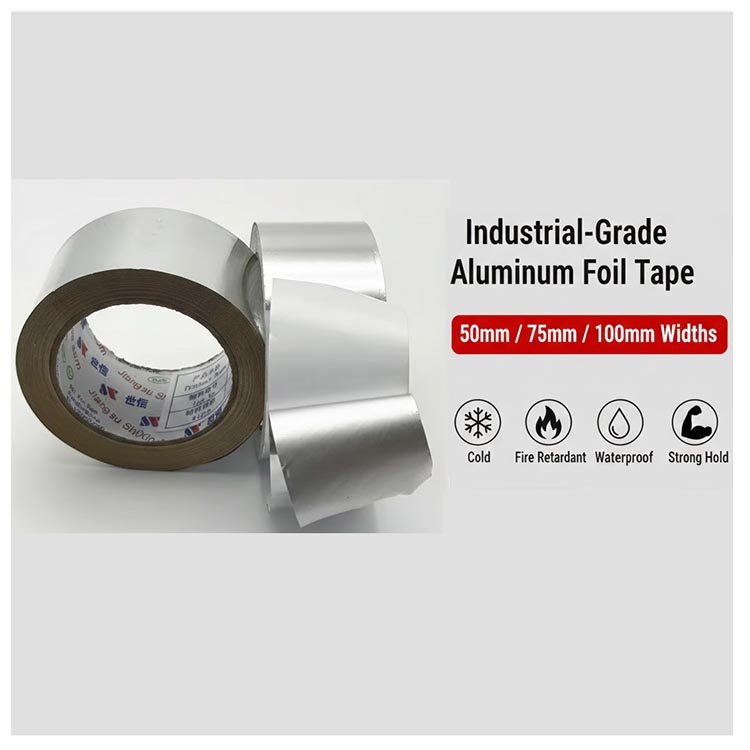

درک فن آوری های نوار فویل مقاوم در برابر حرارت

پاکت اجرای الف نوار فویل مقاوم در برابر حرارت با تعامل بین پشتی فلزی آن و سیستم چسب حساس به فشار (PSA) تعریف می شود. پشتیبان خواص سد، بازتاب و استحکام مکانیکی را فراهم می کند، در حالی که چسب باید استحکام چسبندگی و یکپارچگی پیوند را با نزدیک شدن دما به نقطه تخریب پلیمر حفظ کند.

علم پشت چسبندگی در دمای بالا

چسبندگی در دماهای بالا توسط خواص ویسکوالاستیک پلیمر کنترل می شود. با افزایش دما، مدول چسب کاهش می یابد و اگر وزن مولکولی پلیمر کافی نباشد، به طور بالقوه منجر به شکست چسبندگی می شود. اکریلیک ها و سیلیکون های متقاطع ساختار شبکه خود را به دلیل پیوندهای کووالانسی بین زنجیره های پلیمری حفظ می کنند که در برابر جریان مقاومت می کنند و تا دمای تجزیه خود خزش می کنند. دمای انتقال شیشه ای (Tg) چسب باید به اندازه کافی کمتر از دمای سرویس باشد تا از خیس شدن اطمینان حاصل شود، اما چگالی اتصال متقاطع باید به اندازه کافی بالا باشد تا از شکست برشی جلوگیری کند.

مقایسه شیمی چسب

جدول زیر تجزیه و تحلیل مقایسه ای از ترکیبات شیمیایی چسب اولیه مورد استفاده در نوارهای فویل با دمای بالا، بر اساس روش های تست استاندارد (ASTM D3654 برای برش، ASTM D3330 برای لایه برداری) ارائه می دهد.

نوع چسب	حداکثر دمای سرویس مداوم (°C)	چسب اولیه (تک توپ، سانتی متر)	مقاومت برشی @ 100 درجه سانتیگراد (ساعت تا شکست، 1 کیلوگرم)	مقاومت در برابر اشعه ماوراء بنفش (QUV، ساعت تا 50 درصد از دست دادن چسبندگی)	شاخص هزینه برنامه معمولی
اکریلیک متقاطع	150 - 200	5 - 15 (متوسط)	> 100	> 2000	متوسط
سیلیکون	260 - 300	20 - 30 (کم)	> 200	> 3000	بالا
لاستیک گرما سخت	150 - 200 (بعد از درمان)	< 5 (کم، پس از درمان)	> 150	500 - 1000	متوسط-High
مبتنی بر لاستیک استاندارد	80 - 120	< 5 (بالا)	< 10	< 500	کم

چه چیزی نوار فویل مقاوم در برابر حرارت را برای کاربردهای دریچه خشک کن متفاوت می کند؟

سیستم های دریچه خشک کن ترکیبی منحصر به فرد از چرخه حرارتی، تجمع پرز و الزامات ایمنی را ارائه می دهند. الف نوار فویل مقاوم در برابر حرارت برای دریچه خشک کن باید مطابق با کدهای ساختمانی خاصی که نوارهای فویل استاندارد مطابقت ندارند تأیید شود.

الزامات و استانداردهای ایمنی UL 181

در آمریکای شمالی، انطباق با UL 181 برای نوارهایی که برای اتصال یا آب بندی کانال های فایبر گلاس سفت و مجرای هوای انعطاف پذیر استفاده می شوند، اجباری است. مخصوصاً برای دریچه های خشک کن، نوار باید الزامات UL 2158 را که بر خشک کن های برقی لباس حاکم است، برآورده کند. این گواهی شامل آزمایش های دقیق برای انتشار شعله (ASTM E84)، مقاومت در برابر دما (قرار گرفتن در معرض پایدار تا 121 درجه سانتیگراد) و مقاومت در برابر پیری است. نوارهای تایید نشده خطر آتش سوزی را ایجاد می کنند، زیرا شکست چسب می تواند اجازه دهد پرزها به داخل حفره های دیوار فرار کنند.

مقایسه عملکرد: دریچه خشک کن در مقابل نوارهای همه منظوره

جدول زیر تفاوت های اساسی بین لیست UL را نشان می دهد نوار فویل مقاوم در برابر حرارت برای دریچه خشک کن و یک نوار فویل همه منظوره استاندارد.

دارایی (روش تست)	نوار دریچه خشک کن لیست شده UL 181 B-FX	نوار فویل همه منظوره استاندارد	اهمیت مهندسی
شاخص گسترش شعله (ASTM E84)	< 25 (کلاس A)	اغلب بیش از 100 یا آزمایش نشده است	از انتشار شعله در امتداد مجاری در صورت آتش گرفتن پرز جلوگیری می کند
شاخص توسعه دود (ASTM E84)	< 50	بالاly variable	تولید دود سمی در هنگام احتراق را محدود می کند
چسبندگی پس از پیری حرارتی (72 ساعت در 121 درجه سانتیگراد، درصد حفظ)	> 80%	اغلب کمتر از 50 درصد یا چسب مایع می شود	یکپارچگی مهر و موم طولانی مدت تحت گرمای خشک کن دوچرخه سواری را تضمین می کند
تست خم ماندرل (در -18 درجه سانتیگراد)	بدون ترک خوردگی و لایه لایه شدن	شکستگی مکرر چسب یا پشتی	قابلیت نصب در دمای پایین را در فضاهای بدون شرط بررسی می کند

چگونه می توان نوار فویل آلومینیومی با دمای بالا را برای سیستم های HVAC تعیین کرد؟

در سیستم های گرمایش، تهویه و تهویه مطبوع (HVAC) نوار فویل آلومینیومی با دمای بالا برای HVAC برای اطمینان از کارایی سیستم و جلوگیری از نشت هوا بسیار مهم است، که می تواند 20-30٪ از اتلاف انرژی در سیستم های کانالی را تشکیل دهد.

الزامات فنی برای برنامه های HVAC

نوارهای تهویه مطبوع باید هر دو فشار استاتیک مثبت و منفی (معمولاً تا 2 اینچ ستون آب) را تحمل کنند. آنها در معرض دماهای مداوم از -40 درجه سانتیگراد در پلنومهای هوای مخلوط تا 80 درجه سانتیگراد در نزدیکی کویلهای گرمایش هستند. نوار باید انبساط حرارتی دیفرانسیل بین پشتی آلومینیومی و زیرلایه کانال فولادی یا فایبرگلاس را در خود جای دهد. عدم تطابق ضریب انبساط حرارتی (CTE) که خیلی زیاد است، می‌تواند تنش برشی را در خط اتصال ایجاد کند، که منجر به «پرچم‌شدن» یا بالا بردن لبه شود.

گزینه های ساخت و ساز مواد

ساخت نوار – به‌ویژه گیج پشتی و تقویت‌کننده – مناسب بودن آن را برای زیرلایه‌های مختلف HVAC دیکته می‌کند.

نوع محصول	مواد پشتیبان و ضخامت	نوع چسب & Coating Weight (gsm)	مقاومت کششی (N/25mm، ASTM D3759)	کشیدگی در زمان شکست (%)	بستر / کاربرد ایده آل
آلومینیوم نرم مرده	AA 1145 / 50-80 میکرومتر	اکریلیک / 35-45	50 - 80	5 - 8	کانال های فلزی صاف، تخته فایبرگلاس سفت و سخت
تقویت شده (فایبرگلاس اسکریم)	Alu / 25-50 میکرومتر فایبر گلاس اسکریم	اکریلیک / 45-55	100 - 150	8 - 15	سوراخ شدن، پارگی، سطوح نامنظم، مجاری فلکس
FSK (فویل/اسکریم/کرافت)	Alu / 25 میکرومتر اسکریم کرافت	اکریلیک / 35-45	60 - 90	5 - 10	صفحه مجرای فایبرگلاس، رو به عایق

تفاوت واقعی نوار فویل مقاوم در برابر حرارت با نوار آلومینیومی چیست؟

این اصطلاحات اغلب به جای یکدیگر استفاده می شوند که منجر به خطاهای مشخصات می شود. درک **نوار فویل مقاوم در برابر حرارت در مقابل نوار آلومینیوم** مستلزم یک نگاه پزشکی قانونی به کل کامپوزیت مواد است.

توضیح اصطلاحات و مشخصات مهندسی

"نوار آلومینیومی" یک اصطلاح عمومی است که هر نواری را با پوشش فویل آلومینیومی توصیف می کند. "مقاوم در برابر حرارت" یک اصلاح کننده عملکرد است که به طور خاص به توانایی چسب برای حفظ استحکام باند در دماهای بالا اشاره دارد. یک نوار آلومینیومی استاندارد با چسب لاستیکی ممکن است در دمای 80 درجه سانتیگراد به طور منسجم از کار بیفتد و بقایای مذاب باقی بماند، در حالی که یک نسخه مقاوم در برابر حرارت با اکریلیک متقاطع ساختار خود را حفظ خواهد کرد. برای تهیه، تعیین دمای سرویس مورد نیاز و شیمی چسب ضروری است.

تحلیل فنی مقایسه ای

این جدول مشخصات مهندسی را مشخص می کند که عملکرد بالا واقعی را از هم جدا می کند نوار فویل مقاوم در برابر حرارت از یک نوار آلومینیومی کالای استاندارد.

پارامتر (روش تست)	نوار فویل مقاوم در برابر حرارت (درجه مهندسی)	نوار استاندارد آلومینیومی (درجه کالا)
آلیاژ پشتیبان / دما	1145، 1200، 8011 - نرم مرده	خلق و خوی متغیر، اغلب سخت تر (H18)
ضخامت پشتی (µm)	50 - 120	25 - 50
شیمی چسب	اکریلیک متقاطع or Silicone	اکریلیک یا لاستیک استاندارد
محدوده دمای سرویس (°C)	-40 تا 200 (اکریلیک) / -70 تا 260 (سیلیکون)	-20 تا 80
چسبندگی برشی @ 100 درجه سانتیگراد (ساعت، 1 کیلوگرم/اینچ مربع، ASTM D3654)	> 24 ساعت (اغلب > 100)	< 1 ساعت (لغزش سریع)
قدرت دی الکتریک (ولت)	متغیر، می تواند > 1000 ولت با پشتی ضخیم تر باشد	کم, <500V
شاخص هزینه در هر متر مربع	1.5x - 3x	1x (پایه)

چرا نوار فویل مقاوم در برابر حرارت اگزوز خودرو به فرمولاسیون تخصصی نیاز دارد؟

محیط های زیر کاپوت و اگزوز خودرو نشان دهنده اوج تقاضای عملکرد برای نوارهای چسب است. کاربرد ** نوار فویل مقاوم در برابر حرارت اگزوز خودرو** به موادی نیاز دارد که بتواند شوک حرارتی، لرزش و قرار گرفتن در معرض مواد شیمیایی را تحمل کند.

نیازهای شدید دوچرخه سواری حرارتی

سیستم اگزوز چرخه های حرارتی را از محیط (40- درجه سانتیگراد) تا دمای بیش از 600 درجه سانتیگراد در نزدیکی منیفولد تجربه می کند. نوار باید انبساط و انقباض شعاعی لوله ها را بدون لایه برداری داشته باشد. علاوه بر این، چسب باید در برابر اکسیداسیون و هیدرولیز ناشی از نمک های جاده و میعانات اسیدی اگزوز مقاومت کند. به این دلایل، چسب های سیلیکونی تنها گزینه مناسب برای تماس مستقیم اگزوز هستند، اگرچه اکریلیک های تخصصی را می توان برای محافظت حرارتی دورتر از منبع استفاده کرد.

مواد مورد نیاز برای برنامه های اگزوز

جدول زیر مشخصات مواد مورد نیاز برای مناطق مختلف سیستم اگزوز را نشان می دهد.

منطقه سیستم اگزوز	محدوده دمای اوج (درجه سانتیگراد)	مواد پشتیبان مورد نیاز	چسب مورد نیاز	حالت شکست اولیه در صورتی که مشخصات اشتباه باشد
منیفولد / توربوشارژر	500 - 650	فولاد ضد زنگ (SS 304/316) یا فولاد آلومینیومی	بدون (مکانیکی) یا بر پایه سرامیک	کربنیزاسیون چسب، اکسیداسیون پشتی
Downpipe / Flex Joint	400 - 550	فولاد ضد زنگ تقویت شده	بالا-Temperature Silicone (with ceramic fillers)	خستگی ناشی از ارتعاش، ترک خوردگی شوک حرارتی
لوله میانی / رزوناتور	200 - 400	آلومینیوم سنگین (80-120 میکرومتر) یا فولاد ضد زنگ	سیلیکون	اکسیداسیون چسب، از بین رفتن پیوند
صدا خفه کن / لوله اگزوز	80 - 200	آلومینیوم تقویت شده	اکریلیک متقاطع or Silicone	حمله شیمیایی (نمک های جاده)، لایه برداری

چگونه نوار فویل مقاوم در برابر حرارت را برای سقف انتخاب کنیم؟

کاربردهای سقف‌ها نوارهایی را می‌طلبند که هم ضد آب و هم در برابر انبساط حرارتی مقاوم باشند. **نوار فویل مقاوم در برابر حرارت برای سقف** برای آب بندی فلاشینگ، تعمیر سقف های فلزی و اتصال عایق های بازتابنده استفاده می شود.

عوامل مواجهه با محیط

نوارهای سقفی با ترکیبی از اشعه ماوراء بنفش، آب فشرده و نوسانات شدید دما روبرو هستند. نوار باید در تمام فصول یک مهر و موم ضد آب داشته باشد. چسب باید در برابر پلاستیک شدن توسط آب (پایداری هیدرولیتیک) مقاومت کند و لایه پشتی باید در دماهای پایین انعطاف پذیر بماند تا از ترک خوردگی جلوگیری شود.

الزامات عملکرد برای برنامه های سقف

جدول زیر شاخص های کلیدی عملکرد (KPI) برای نوارهای فویل درجه بام را بر اساس استانداردهای صنعتی خلاصه می کند.

متریک عملکرد	مشخصات قابل قبول	روش تست مربوطه	چرا اهمیت دارد
مقاومت در برابر آب	بدون لایه لایه شدن، کمتر از 5% از دست دادن چسبندگی پس از 7 روز غوطه وری در آب در دمای 23 درجه سانتی گراد	ASTM D870 / ASTM D903	از نشتی در هنگام باران و ذوب برف جلوگیری می کند
پیری UV	کمتر از 25% از دست دادن چسبندگی / بدون ترک پس از 2000 ساعت QUV (UVA-340)	ASTM G154، چرخه 1	طول عمر را در تابش مستقیم نور خورشید تضمین می کند
کم Temperature Flexibility	هنگامی که سنبه 25 میلی متری در دمای 29- درجه سانتی گراد خم می شود، ترک نمی خورد	ASTM D1970 (اصلاح شده)	اجازه نصب در زمستان را می دهد و از شکستگی در زمستان جلوگیری می کند
پیری گرما	80% حفظ کشش و چسبندگی پس از 30 روز در دمای 80 درجه سانتی گراد	ASTM D3611	سالها قرار گرفتن در معرض گرمای تابستان را شبیه سازی می کند
چسبندگی لایه برداری به غشای سقف	> 20 N/25mm در TPO/EPDM (با پرایمر)	ASTM D3330	اتصال ایمن به لایه های معمولی سقف را تضمین می کند

سوالات متداول (سؤالات متداول)

1. آیا می توانم از نوار آلومینیومی استاندارد برای آب بندی دریچه خشک کن استفاده کنم اگر به اندازه کافی "چسبنده" باشد؟

خیر. نوار استاندارد آلومینیومی فاقد گواهینامه UL 181 است که توسط کدهای ساختمانی برای دریچه های خشک کن لازم است. در حالی که ممکن است در ابتدا بچسبد، چسب آن تحت حرارت مداوم (دوره های 80-120 درجه سانتیگراد) تخریب می شود و منجر به خرابی، فرار پرز و خطر آتش سوزی بالقوه می شود. فقط گواهی شده نوار فویل مقاوم در برابر حرارت برای دریچه خشک کن با درجه بندی شعله و دود تأیید شده باید استفاده شود.

2. تفاوت کمی در چسبندگی برشی بین چیست نوار فویل آلومینیومی با دمای بالا برای HVAC و نوار چسب استاندارد؟

تحت بار 1 کیلوگرمی در دمای 80 درجه سانتیگراد، یک نوار فویل آلومینیومی با دمای بالا بیش از 10000 دقیقه (ASTM D3654) نگه می دارد، در حالی که نوار چسب استاندارد (پشت پارچه) در کمتر از 10 دقیقه به دلیل نرم شدن چسب خراب می شود. برای سیستم های تهویه مطبوع با فشار مثبت، این مقاومت برشی برای جلوگیری از دمش بسیار مهم است.

3. در بحث از نوار فویل مقاوم در برابر حرارت در مقابل نوار آلومینیومی ، چگونه تعیین کنم که برای یک برنامه 150 درجه سانتیگراد به کدام یک نیاز دارم؟

مشخصات چسب را بررسی کنید. اگر برنامه نیاز به سرویس مداوم در دمای 150 درجه سانتیگراد دارد، به یک نوار با چسب اکریلیک یا سیلیکون متقاطع نیاز دارید. نوارهای آلومینیومی استاندارد با چسب های پایه لاستیکی دارای حداکثر دمای سرویس 80 درجه سانتیگراد هستند و از کار خواهند افتاد. برگه اطلاعات فنی (TDS) را درخواست کنید که "حداکثر دمای عملیاتی" و "چسبندگی برشی در دمای بالا" را مشخص کند.

4. برنامه من شامل وصله لوله اگزوز است. است نوار فویل مقاوم در برابر حرارت اگزوز خودرو درجه تعمیر دائمی؟

خیر، تعمیر اضطراری یا موقت است. در حالی که این نوارها می توانند دما را تحمل کنند، ارتعاش و انبساط حرارتی یک سیستم اگزوز در نهایت باعث خستگی مکانیکی در لبه های وصله می شود. برای تعمیر دائمی، جوشکاری یا گیره مکانیکی مورد نیاز است. این نوار برای محافظت حرارتی، بسته بندی و آب بندی موقت طراحی شده است، نه تعمیر ساختاری اجزای حاوی فشار.

5. انجام می دهد نوار فویل مقاوم در برابر حرارت ضد آب برای سقف نیاز به پرایمر روی تمام سطوح دارید؟

نه همه، بلکه بسیاری. پرایمر به شدت روی سطوح متخلخل مانند چوب یا آسفالت قدیمی و غشاهای کم انرژی مانند TPO یا EPDM توصیه می شود. روی فلز تمیز و لخت (فولاد گالوانیزه، فلش آلومینیوم)، چسب‌های اکریلیک با کارایی بالا می‌توانند 80 تا 100 درصد پیوند نهایی خود را بدون پرایمر به دست آورند، مشروط بر اینکه سطح چربی‌زدایی و خشک شود.

مراجع

1. ASTM International. (2022). روش تست استاندارد ASTM D3330/D3330M-22 برای چسبندگی لایه برداری نوار حساس به فشار . West Conshohocken، PA: ASTM International.

2. ASTM International. (2021). روش تست استاندارد ASTM D3654/D3654M-22 برای چسبندگی برشی نوارهای حساس به فشار . West Conshohocken، PA: ASTM International.

3. UL Standards & Engagement. (2019). استاندارد UL 181 برای کانال های هوا و اتصال دهنده های هوای کارخانه ای . Northbrook, IL: Underwriters Laboratories.

4. UL Standards & Engagement. (2017). استاندارد UL 2158 برای خشک کن های الکتریک لباس . Northbrook, IL: Underwriters Laboratories.

5. ASTM International. (2020). ASTM E84-20 روش تست استاندارد برای سوزاندن سطحی ویژگی های مصالح ساختمانی . West Conshohocken، PA: ASTM International.

6. ASTM International. (2019). ASTM G154-16 رویه استاندارد برای کارکرد دستگاه لامپ فلورسنت فرابنفش (UV) برای قرار گرفتن در معرض مواد غیرفلزی . West Conshohocken، PA: ASTM International.

7. شورای نوار حساس به فشار. (2021). روش‌های تست نوارهای چسب حساس به فشار (ویرایش پانزدهم) . نورثبروک، IL: شورای نوار حساس به فشار.

8. شورای کد بین المللی. (2021). کد بین المللی مکانیک (IMC) . Country Club Hills, IL: شورای کد بین المللی. (به فصل 6 - سیستم های مجرای مراجعه کنید).
