راهنمای فنی نهایی برای نوار تعمیر کانال HVAC: عملکرد، کاربرد و استانداردهای مهندسی

اهمیت حیاتی آب بندی کانال

سیستم مجرای به خطر افتاده بیش از یک ناراحتی جزئی است. منبع اصلی اتلاف انرژی و فشار مکانیکی است. استفاده از کارایی بالا نوار تعمیر کانال HVAC به چندین نگرانی عملیاتی حیاتی می پردازد:

• بهره وری انرژی: با توجه به ممیزی انرژی صنعت، کانال های نشتی می توانند بازده سیستم را تا 20٪ تا 30٪ کاهش دهند. آب بندی مناسب تضمین می کند که هوای مطبوع بدون تلفات حرارتی به مقصد مورد نظر خود برسد.
• کیفیت هوای داخل ساختمان (IAQ): اتصالات آب بندی نشده می توانند گرد و غبار، ذرات عایق فایبرگلاس و رطوبت را از فضاهای بدون قید و شرط مانند فضاهای خزنده یا اتاق زیر شیروانی به داخل بکشند.
• طول عمر سیستم: با حفظ فشار استاتیک ، موتور دمنده HVAC برای جبران تلفات هوا نیازی به کار بیش از حد ندارد و در نتیجه عمر مفید تجهیزات مکانیکی را افزایش می دهد.

تعریف نقش "نوار تعمیر".

اصطلاح "نوار تعمیر" در زمینه تهویه مطبوع حرفه ای به دسته ای از نوارها اطلاق می شود که با ویژگی های خاصی مطابقت دارند. UL (آزمایشگاه های زیرمجموعه) استانداردها این نوارها صرفاً نوارهای چسبنده نیستند بلکه به عنوان یک نوار عمل می کنند مهر و موم ساختاری . آنها باید یک اتصال دائمی به بسترهای مختلف، از جمله فولاد گالوانیزه، آلومینیوم، و کانال پلی اتیلن انعطاف پذیر ایجاد کنند.

مقایسه پارامترهای فنی: اتلاف انرژی در مقابل سیستم های مهر و موم شده

برای تعیین کمیت تأثیر آب‌بندی حرفه‌ای، جدول زیر تفاوت‌های عملکردی بین یک سیستم با نشتی معمولی در مقابل سیستم تقویت‌شده با درجه بالا را نشان می‌دهد. نوار تعمیر کانال HVAC .

متریک عملکرد	سیستم بدون مهر و موم/نشتی	مهر و موم شده با نوار حرفه ای
تعمیر و نگهداری فشار استاتیک	ناسازگار / کم	پایدار / راندمان بالا
میزان نشت هوا	15٪ - 40٪ ضرر	کمتر از 5 درصد ضرر
مصرف انرژی	بالا (افزایش چرخه)	بهینه شده (زمان اجرا کمتر)
سد رطوبتی	وجود ندارد (مستعد متراکم شدن)	برتر (جلوگیری از CUI)
عمر خدمات مهر و موم	< 1 سال (شکست نوار داکت)	20 سال (اکریلیک دارای امتیاز UL)

پایداری عملیاتی

برای اینکه تعمیر حرفه ای در نظر گرفته شود، نوار تعمیر کانال HVAC باید یک راه حل "دائمی" ارائه دهد. این به چسبی نیاز دارد که بتواند کار کند چرخه حرارتی - انبساط و انقباض مکرر کانال های فلزی در حین جابجایی سیستم بین حالت های گرمایش و سرمایش. نوارهای با کیفیت بالا استفاده می کنند چسب های اکریلیک حلال که در واقع پیوند خود را در طول زمان تقویت می‌کنند و تضمین می‌کنند که سیستم در طول چرخه عمر عملیاتی خود هوادار باقی می‌ماند.

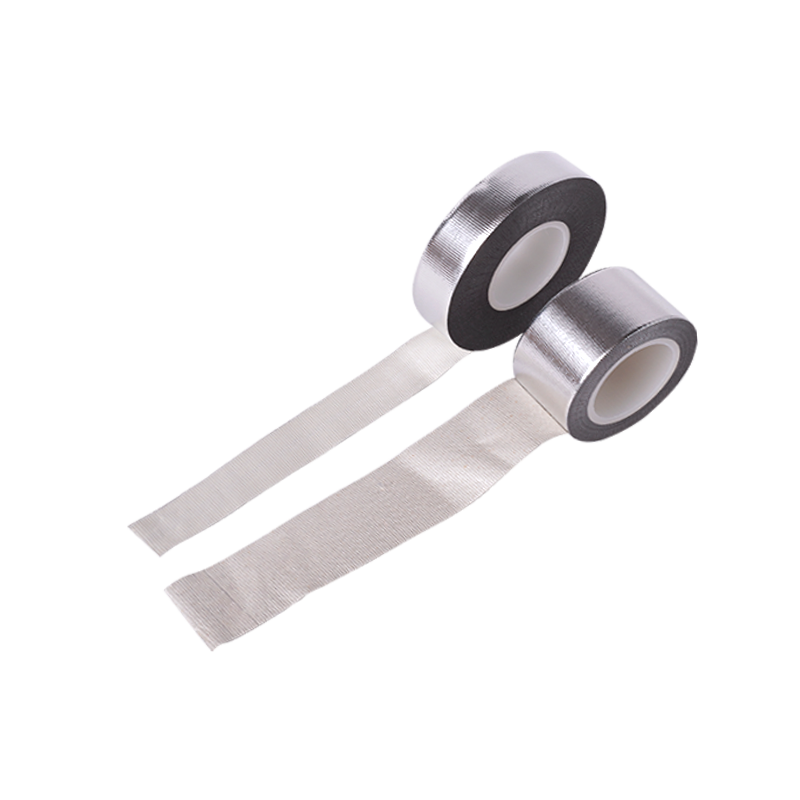

1. نوار فویل آلومینیومی (استاندارد حرفه ای)

نوار فویل آلومینیومی انتخاب اصلی برای آب بندی کانال های فلزی سفت و سخت است. این شامل یک حامل آلومینیومی "نرم مرده" است که با عملکرد بالا پوشش داده شده است چسب اکریلیک حلال . ماهیت فلزی آن آن را به یک مانع بخار مطلق تبدیل می کند و از تبادل هوا یا رطوبت در مفاصل جلوگیری می کند.

• انعکاس حرارتی: انتشار بالا به آن اجازه می دهد تا گرمای تابشی را منعکس کند و دمای هوا را در داخل مجرا حفظ کند.
• پایداری معدنی: بر خلاف پلاستیک، آلومینیوم در زیر تجزیه نمی شود قرار گرفتن در معرض اشعه ماوراء بنفش یا استرس اکسیداتیو
• گسترش شعله: به طور طبیعی غیر قابل احتراق، مطابق با قوانین آتش سوزی ساختمان.

2. نوارهای گواهی UL 181A-P و 181B-FX

در قراردادهای حرفه ای، نوارها اغلب باید ویژگی خاصی داشته باشند آزمایشگاه های بیمه (UL) استانداردهای لازم برای گذراندن بازرسی ساختمان اینها فقط انواع مواد نیستند، بلکه طبقه بندی عملکرد نظارتی هستند.

• UL 181A-P: به طور خاص برای صفحه مجرای فایبرگلاس سفت و سخت . این نوارها معمولا دارای یک فویل سنگین و یک چسب مخصوص هستند که به سطح فیبری می چسبند.
• UL 181B-FX: طراحی شده برای کانال های هوای انعطاف پذیر و تعطیلی ها این نوارها اغلب مبتنی بر فیلم (BOPP) یا پارچه ای هستند تا امکان حرکت و گسترش لوله های انعطاف پذیر را فراهم کنند.

3. نوارهای آب بندی ماستیک

برای تعمیرات شامل شکاف های بزرگ یا سطوح ناهموار، نوارهای مستیک لایه ضخیمی از آن را ایجاد می کنند لاستیک بوتیل یا آسفالت اصلاح شده آنها به عنوان یک "واشر در یک رول" عمل می کنند و ضخامت فوق العاده ای را برای پر کردن فضاهای خالی ساختاری که در آن نوارهای لایه نازک استاندارد ممکن است از کار بیفتند، فراهم می کنند.

مقایسه مواد فنی

جدول زیر مشخصات فنی اولیه را برای رایج ترین ها مقایسه می کند نوار تعمیر کانال HVAC دسته بندی های مورد استفاده در محیط های صنعتی و مسکونی

اموال فنی	نوار فویل آلومینیومی	UL 181B-FX (فیلم/پارچه)	نوار ماستیک بوتیل
مواد پشتیبان	آلومینیوم مرده نرم	BOPP / پارچه متالیزه	بوتیل روکش فویل
نوع چسب	حلال اکریلیک	اکریلیک با چسبندگی بالا	ترکیب لاستیکی بوتیل
محدوده دما	-35 درجه سانتی گراد تا 120 درجه سانتی گراد	-20 تا 90 درجه سانتی گراد	-40 تا 110 درجه سانتی گراد
نفوذپذیری بخار	0.00 Perms (مطلق)	کم تا متوسط	کم
سازگاری	عالی (قالب به شکل)	برتر (انعطاف پذیر)	متوسط (ضخامت بالا)
بستر ایده آل	تخته فلزی / فویل گالوانیزه	کانال فلکس پلی اتیلن	اتصالات ناهموار / دریچه های سقف

4. شیمی چسب: اکریلیک در مقابل لاستیک

هنگام بررسی نوار تعمیر کانال HVAC ، انتخاب چسب به اندازه پشتی بسیار مهم است. چسب های اکریلیک برای کاربردهای طولانی مدت ترجیح داده می شوند زیرا در برابر گرما و UV مقاوم هستند و در واقع با گذشت زمان قوی تر می شوند. چسب های مبتنی بر لاستیک یک "چسب اولیه" بسیار بالاتر (چاپ فوری) ارائه می دهد که برای مونتاژ سریع در محیط های داخلی معتدل مفید است اما ممکن است در شرایط شدید شکست بخورد. چرخه حرارتی در طول چندین فصل

1. قدرت چسبندگی و چسبندگی لایه برداری

قدرت چسبندگی به توانایی نوار چسبیدن به بسترهای خاص مانند فولاد گالوانیزه، آلومینیوم یا پلاستیک اشاره دارد. نوارهای درجه حرفه ای با استفاده از ASTM D-3330 استاندارد برای اندازه گیری "چسبندگی لایه برداری" - نیروی مورد نیاز برای برداشتن نوار از یک سطح.

• چسب اولیه: چنگ زدن فوری چسب پس از تماس.
• اوراق قرضه بلند مدت: توانایی چسب (معمولاً حلال اکریلیک) برای خیس شدن و ایجاد یک پیوند شیمیایی دائمی طی 24 تا 72 ساعت.

2. استحکام کششی و مقاومت در برابر سوراخ

از آنجایی که سیستم های HVAC تحت فشار هستند، نوار باید دارای فشار بالایی باشد استحکام کششی برای مقاومت در برابر ترکیدن یا پاره شدن درزها. مقاومت در برابر سوراخ شدن به همان اندازه حیاتی است، به ویژه هنگام آب بندی کانال ها در فضاهای خزنده یا اتاق زیر شیروانی که در آن آسیب مکانیکی ممکن است در طول تعمیر و نگهداری معمول رخ دهد.

3. درجه حرارت و دمای سرویس

کانال کشی شدید را تجربه می کند چرخه حرارتی . نوار باید در زمستان (در طول دوره های گرمایش) انعطاف پذیر بماند و در تابستان (در طول خنک شدن) استحکام برشی خود را حفظ کند. با کیفیت بالا نوار تعمیر کانال HVAC برای "محدوده دمای سرویس" که بسیار فراتر از شرایط محیطی استاندارد است رتبه بندی شده است.

مقایسه فنی معیارهای عملکرد

جدول زیر نگاهی مقایسه ای به پارامترهای عملکرد مورد نیاز برای محیط های مختلف آب بندی کانال ارائه می دهد.

متریک عملکرد	درجه استاندارد مسکونی	درجه صنعتی با کارایی بالا
چسبندگی لایه برداری (به فولاد)	40 - 50 اونس در اینچ	60 - 100 اونس در اینچ
استحکام کششی	20 - 25 پوند در اینچ	35 - 50 پوند در اینچ
حداقل دمای کاربرد	10 درجه سانتی گراد (50 درجه فارنهایت)	-20 درجه سانتیگراد (-4 درجه فارنهایت) (درجه همه آب و هوا)
حداکثر دمای سرویس	80 درجه سانتی گراد (176 درجه فارنهایت)	120 درجه سانتی گراد تا 150 درجه سانتی گراد (248 درجه فارنهایت - 302 درجه فارنهایت)
شاخص گسترش شعله	< 25	< 10 (ایمنی بالا)
شاخص توسعه یافته دود	< 50	< 10 (ایمنی بالا)

4. استحکام برشی و مقاومت در برابر خزش

در یک مجرای عمودی یا یک پلنوم فشار بالا، نوار در معرض "برشی" - یک نیروی لغزش است. مقاومت برشی (یا مقاومت در برابر خزش) میزان مقاومت چسب را در برابر لغزش از زیرلایه تحت یک بار ثابت اندازه گیری می کند. برای تعمیر کانال HVAC مقاومت برشی بالا برای جلوگیری از کنده شدن یا کنده شدن نوار در لبه ها در طول سال ها کار الزامی است.

5. نفوذ بخار آب (رتبه پرم)

وظیفه اصلی یک کانال آب بند این است که به عنوان یک سد بخار . را رتبه بندی Perm مقدار بخار آبی را که می تواند از نوار عبور کند اندازه می گیرد. امتیاز 0.00 (به دست آمده توسط فویل آلومینیومی جامد) معیاری برای جلوگیری از متراکم شدن و نفوذ رطوبت، که علل اصلی زنگ زدگی و رشد میکروبی در لایه های عایق هستند.

1. آب بندی کانال های فلزی سخت

در سیستم های تجاری و مسکونی با سرعت بالا، کانال های فولادی گالوانیزه استاندارد هستند. اتصالات، درزها و اتصالات فلنجی به دلیل ارتعاش و انبساط حرارتی مستعد نشت هوا هستند. نوار فویل آلومینیومی راه حل اصلی در اینجا، ارائه یک مهر و موم فلز به فلز است که سیستم را حفظ می کند فشار استاتیک .

• کاربرد: آب بندی درزهای طولی و درزهای محیطی.
• فایده: یک پیوند هواگیر ایجاد می کند که تحت تأثیر دمای بالای مبدل های حرارتی کوره قرار نمی گیرد.

2. اتصالات و تعمیرات کانال انعطاف پذیر

مجرای انعطاف پذیر از یک مارپیچ سیمی تشکیل شده است که در یک پوشش پلیمری محصور شده است، که توسط عایق فایبرگلاس و یک ژاکت مانع بخار احاطه شده است. تعمیر اینها نیاز به یک نوار با بالا دارد سازگاری و طویل شدن . UL 181B-FX نوارهای درجه بندی شده برای این کاربردها اجباری هستند تا اطمینان حاصل شود که مهر و موم می تواند با مجرای بدون ترک حرکت کند.

• کاربرد: اتصال کانال های فلکس به برخاستن یا ترمیم سوراخ های تصادفی در ژاکت بیرونی.
• فایده: با بازگرداندن یکپارچگی سد بخار خارجی، از "عرق کردن" (تراکم) جلوگیری می کند.

3. تقویت صفحه کانال فایبرگلاس

داکت‌بردها ورق‌های سفت و سخت از فایبرگلاس با چگالی بالا هستند. هنگامی که این تخته ها به صورت مجرای ساخته می شوند، گوشه ها و اتصالات "شیار V" باید آب بندی شوند. این به طور معمول نیاز به یک نوار دارد UL 181A-P -که می تواند به سطح فیبری نفوذ کند و ایجاد یک پیوند ساختاری .

مقایسه فنی: الزامات کاربرد بر اساس بستر

جدول زیر نحوه تغییر الزامات فنی بر اساس قطعه خاص تهویه مطبوع در حال تعمیر را نشان می دهد.

نوع بستر	درجه نوار توصیه شده	چالش برنامه کلیدی	ویژگی نوار مورد نیاز
فولاد گالوانیزه	فویل سنگین (50μm)	بقایای روغن و ارتعاش	مقاومت برشی بالا
پلی استر انعطاف پذیر	UL 181B-FX (فیلم/پارچه)	حرکت و گسترش	ازدیاد طول / انعطاف پذیری بالا
تخته فایبرگلاس	UL 181A-P (فویل)	سطح متخلخل و گرد و غبار	چسب اکریلیک با نفوذ عمیق
کانال اکسپوز در فضای باز	فویل/ماستیک با اشعه ماوراء بنفش تثبیت شده	نور مستقیم خورشید و باران	مقاومت در برابر آب و هوا و اکسیداسیون

4. روکش عایق و تعمیر سد بخار

نگهداری از پاکت حرارتی یک ساختمان مستلزم آن است که تمام عایق ها (FSK - فویل، اسکریم، کرافت) دست نخورده باقی بماند. نوار تعمیر کانال HVAC برای چسباندن پارگی در ژاکت عایق استفاده می شود. اگر آب بندی نشود، هوای مملو از رطوبت می تواند به سطح مجرای سرد برسد و منجر به تجمع آب مایع و در نهایت شود. خوردگی سیستم یا ریزش عایق

5. آب بندی پلنوم با فشار بالا

پلنوم منیفولد مرکزی است که فشار هوا در آن در بالاترین حد خود است. آب بندی اتصال بین هواگیر و پلنوم نیاز به یک نوار درزگیر سنگین ، اغلب الف ماستیک بوتیل ، برای مقاومت در برابر تلاطم مکانیکی ثابت و ضربه هوا با سرعت بالا. این کار از صداهای "سوت" که معمولاً با نشت های جزئی هوا در مناطق پرفشار همراه است، جلوگیری می کند.

1. آماده سازی سطح بحرانی

چسبندگی یک فرآیند شیمیایی و مکانیکی است. بیشتر کانال های HVAC با یک لایه نازک از روغن ماشین از فرآیند تولید پوشانده شده است، یا ممکن است گرد و غبار و اکسیداسیون در سیستم های موجود انباشته شده باشد. یک سطح "تمیز در لمس" برای اینکه چسب به درستی "خیس شود" الزامی است.

• تمیز کردن: از یک حلال با تبخیر سریع (مانند ایزوپروپیل الکل) برای حذف روغن، گریس و رطوبت استفاده کنید.
• سوراخ کردن: اطمینان حاصل کنید که لبه های فلزی صاف هستند. پیچ های بیرون زده یا فرزهای تیز می توانند پشت نوار را سوراخ کرده و ایجاد کنند نشت فشار .
• خشکی: هرگز روی سطحی با متراکم شدن فعال نوار چسب نزنید، زیرا مانعی بین چسب و زیرلایه ایجاد می کند.

2. تکنیک "Squeegee" برای فعال سازی فشار

استفاده از نوارهای تعمیر حرفه ای چسب های حساس به فشار (PSA) . صاف کردن نوار با دست اغلب کافی نیست. برای اطمینان حداکثر چسبندگی لایه برداری ، باید از یک اسکاج پلاستیکی یا یک ابزار تخصصی ساینده استفاده شود.

• از بین بردن فضای خالی: فشار محکم چسب را وارد ریز توپوگرافی تخته فلز یا فویل می کند.
• حذف حباب های هوا: هوای محبوس شده در زیر نوار در طول این مدت منبسط و منقبض می شود چرخه حرارتی ، در نهایت باعث تضعیف پیوند می شود.

3. مدیریت محدودیت های دمای محیط

دما در طول زمان استفاده به طور قابل توجهی بر "چسبندگی اولیه" تأثیر می گذارد. اگر فلز خیلی سرد باشد، چسب سفت می شود و نمی تواند به منافذ سطح جریان یابد. برعکس، گرمای بیش از حد می‌تواند چسب را برای قرارگیری فوری بیش از حد سیال کند.

مقایسه فنی: شرایط کاربرد در مقابل عملکرد اوراق قرضه

جدول زیر تأثیر متغیرهای نصب بر نتیجه را نشان می دهد مهر و موم ساختاری .

متغیر	تمرین زیر بهینه	بهترین تمرین حرفه ای	تاثیر بر یکپارچگی مهر و موم
وضعیت سطح	فلز گرد و غبار / روغنی	با حلال تمیز شده / خشک	افزایش چسبندگی بیش از 60%
دمای برنامه	کمتر از 5 درجه سانتی گراد (41 درجه فارنهایت)	10 درجه سانتی گراد تا 40 درجه سانتی گراد (50 درجه فارنهایت تا 104 درجه فارنهایت)	اطمینان از چسب مناسب "خیس شدن"
فشار اعمال شده	فقط با دست صاف می شود	Squeegee / Hard-roller	از نشتی و نشتی لبه جلوگیری می کند
حاشیه همپوشانی	کمتر از 1 اینچ	همپوشانی 2 تا 3 اینچی	بهبود می بخشد مقاومت برشی
سطح تنش	به شدت کشیده شده است	آرام / کم تنش	از "چروکیدگی" و لایه برداری جلوگیری می کند

4. همپوشانی و آب بندی مناسب گوشه

هنگام آب بندی یک مفصل محیطی، حداقل همپوشانی 2 اینچی (50 میلی متر). در پایان بسته بندی توصیه می شود. در مجاری مستطیلی، اطمینان حاصل کنید که نوار به خوبی فراتر از گوشه گسترش می یابد. برای تعمیر کانال HVAC در پلنوم های پرفشار، روش "شنگل لپ" - که در آن قسمت بالایی نوار با قطعه پایینی همپوشانی دارد - ترجیح داده می شود تا از ورود هوا به زیر لبه ها و بلند کردن درزگیر جلوگیری شود.

5. بازرسی پس از نصب

پس از اعمال، نوار باید صاف به نظر برسد و کاملاً با خطوط مجرا مطابقت داشته باشد. بصورت حرفه ای راه اندازی ممکن است از یک مداد دود یا نشت یاب اولتراسونیک در اطراف مفاصل نواری استفاده شود تا 100٪ تأیید شود. مهر و موم هرمتیک . در صورت مشاهده هرگونه "سوت" یا حرکت هوا، منطقه باید تمیز شود و یک لایه ثانویه با افزایش فشار اعمال شود.
