چه چیزی نوارهای حرارتی فویل آلومینیومی را ضروری می کند؟

در حوزه مدیریت حرارتی مدرن، جایی که انعطاف پذیری، دقت و قابلیت اطمینان غیرقابل مذاکره است، مواد نوارهای عنصر گرمایش فویل آلومینیومی به عنوان یک فناوری پایه ظهور کرده است. این لمینت‌های پیچیده، فراتر از تکه‌های گرم‌کننده ساده، سیستم‌های مهندسی شده‌ای هستند که انرژی الکتریکی را به گرمای یکنواخت و قابل کنترل در طیف وسیعی از سطوح و هندسه‌های پیچیده تبدیل می‌کنند. در هسته خود، آنها تلفیقی از علم مواد و مهندسی برق را نشان می دهند که برای حل چالش های گرمایشی که سیم پیچ های سیم سنتی یا عناصر سرامیکی سفت و سخت از کار می افتند، طراحی شده است. از عملکرد حسگرهای حیاتی هوافضا در شرایط یخبندان گرفته تا ارائه گرمای ملایم و موضعی در دستگاه‌های درمانی پزشکی، این نوارها با نازک بودن، سبک بودن و سازگاری نوآوری را ممکن می‌سازند. درک ساخت و ساز آنها، از مسیرهای فویل آلومینیومی رسانا گرفته تا لایه های عایق تخصصی، کلید استفاده از پتانسیل کامل آنها است. این مقاله عمیقاً به بررسی این موضوع می‌پردازد که چرا این ماده ضروری است و ترکیب آن، خواص برجسته، کاربردهای متنوع و معیارهای انتخاب حیاتی برای مهندسان و طراحان را بررسی می‌کند.

مقدمه: هسته گرمایش انعطاف پذیر مدرن

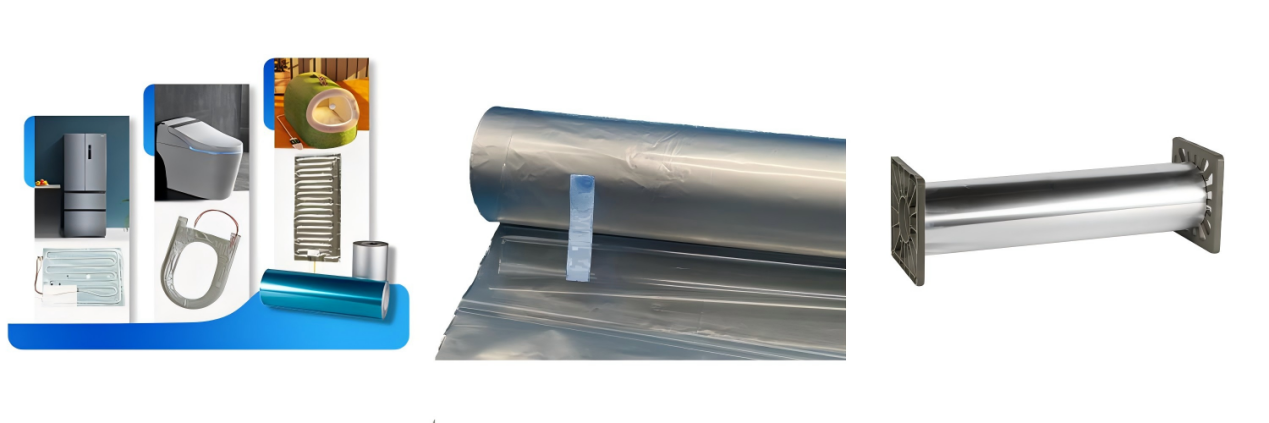

ظهور راه حل های گرمایش انعطاف پذیر، طراحی محصول را در سراسر صنایع متحول کرده است. مواد نوارهای عنصر گرمایش فویل آلومینیومی در قلب این انقلاب قرار دارد. در اصل، اینها ساختارهای نازک و چند لایه هستند که در آن یک مدار فویل آلومینیومی با دقت حکاکی شده به عنوان عنصر گرمایش مقاومتی عمل می کند. هنگامی که یک جریان الکتریکی از این الگوی فویل عبور می کند، مقاومت ذاتی آن گرما را به طور یکنواخت در سطح آن ایجاد می کند. این اصل اساسی در قالب نوار بادوام و انعطاف پذیر بسته بندی شده است که امکان ادغام مستقیم روی سطوح منحنی، قطعات متحرک یا داخل مجموعه های فشرده را فراهم می کند. تغییر از بخاری های حجیم و شکننده به این سیستم های لایه نازک مزایای بی نظیری را ارائه می دهد، از جمله بهبود راندمان حرارتی به دلیل تماس مستقیم با سطح، کاهش مصرف انرژی، افزایش آزادی طراحی و افزایش قابلیت اطمینان محصول. آنها فقط یک جزء نیستند، بلکه یک فناوری توانمند هستند که راه حل های حرارتی هوشمندتر، سبک تر و کاربر محورتر را امکان پذیر می کند.

• آزادی طراحی: گرمایش روی سطوح پیچیده و سه بعدی را برای بخاری های سفت و سخت غیرممکن می کند.
• توزیع یکنواخت حرارت: الگوی فویل حکاکی شده گرمای ثابتی را در کل منطقه فعال فراهم می کند و نقاط داغ را از بین می برد.
• پاسخ حرارتی سریع: جرم حرارتی کم امکان گرم شدن و خنک شدن سریع را فراهم می کند و امکان کنترل دقیق دما را فراهم می کند.

Deep Dive: مواد و ساخت نوارهای گرمایشی

عملکرد و قابلیت اطمینان یک نوار گرمایش به دلیل ساخت چند لایه آن است. هر لایه عملکرد مشخص و مهمی را ایفا می کند و به طور هماهنگ برای تولید گرمای ایمن، کارآمد و بادوام کار می کند. معمولی بخاری انعطاف پذیر مواد نوار فویل آلومینیومی stack-up یک شگفتی مهندسی مواد است. با عنصر مقاومتی هسته - خود فویل آلومینیومی شروع می شود. انتخاب آلیاژ، دما و ضخامت (اغلب از 0.0005 تا 0.002 اینچ) مستقیماً بر مقاومت الکتریکی، ظرفیت حمل جریان و دوام مکانیکی بخاری تأثیر می گذارد. این فویل به صورت شیمیایی یا مکانیکی در یک الگوی مدار خاص حک می شود که توزیع گرما و وات را مشخص می کند. در مرحله بعد، لایه چسب این عنصر را به زیرلایه های عایق می چسباند. این یک اتصال حیاتی است. برای برخی از طرح ها، الف نوار حرارتی فویل آلومینیومی چسب رسانا برای اطمینان از اتصال الکتریکی به میله های اتوبوس استفاده می شود، در حالی که در بیشتر مناطق، یک چسب غیر رسانا و پایدار حرارتی برای عایق ضروری است.

سپس فویل و چسب بین لایه های عایق دی الکتریک محصور می شوند. انتخاب عایق برای درجه حرارت و حفاظت از محیط زیست بسیار مهم است. فیلم Polyimide (Kapton) یک انتخاب برتر برای بسیاری از کاربردها است که منجر به مشخصات مشترک نوار فویل آلومینیومی پلی آمید برای کاربردهای گرمایشی . این یک تعادل عالی از استقامت در دمای بالا، استحکام مکانیکی و مقاومت شیمیایی را ارائه می دهد. برای دماهای بالاتر یا محیط‌های انعطاف‌پذیر بیشتر، از لاستیک سیلیکونی یا کامپوزیت‌های سیلیکونی تقویت‌شده با فایبرگلاس استفاده می‌شود. در نهایت، یک پوشش محافظ اختیاری یا چسب حساس به فشار (PSA) برای نصب آسان می تواند اضافه شود. این لایه بندی دقیق مواد ساده را به یک سیستم گرمایشی قوی و یکپارچه تبدیل می کند.

ویژگی های کلیدی برای عملکرد قابل اعتماد

انتخاب سمت راست مواد نوارهای عنصر گرمایش فویل آلومینیومی نیاز به درک کامل ویژگی های عملکرد کلیدی دارد که قابلیت اطمینان را در برنامه هدف تضمین می کند. مهمترین آنها عملکرد حرارتی است. الف نوار فویل آلومینیومی با دمای بالا برای عناصر گرمایشی نه تنها باید به دمای عملیاتی مطلوب برسد، بلکه این کار را به طور پایدار و ایمن طی هزاران چرخه انجام دهد. ترکیبی از نقطه ذوب آلیاژ آلومینیوم و مهمتر از آن، دمای کار مداوم مواد عایق (اغلب 150 درجه سانتیگراد برای پلی آمید، تا 200 درجه سانتیگراد برای سیلیکون) این سقف را مشخص می کند. به همان اندازه عملکرد الکتریکی مهم است. مقاومت فویل و الگوی مدار طراحی شده، چگالی وات (وات بر اینچ مربع) را تعیین می کند، که باید به دقت محاسبه شود تا از گرم شدن بیش از حد عایق یا ایجاد فرار حرارتی جلوگیری شود. یکنواختی گرما مشخصه بخاری های فویلی با طراحی خوب است که از مقطع ثابت مسیرهای اچ شده ناشی می شود.

گذشته از گرما و برق، دوام مکانیکی و محیطی بسیار مهم است. انعطاف پذیری دلیل اصلی انتخاب این فناوری است. نوار باید در برابر خمش، تا شدن، یا لرزش مکرر مقاومت کند، بدون اینکه فویل شکسته شود یا لایه لایه شود. مقاومت در برابر رطوبت، مواد شیمیایی و سایش توسط روش های عایق بیرونی و آب بندی تعیین می شود. به عنوان مثال، یک بخاری محصور شده با لاستیک سیلیکونی در مقایسه با یک لایه پلی‌آمید پایه، مقاومت بیشتری در برابر رطوبت و مواد شیمیایی ارائه می‌کند و آن را برای محیط‌های سخت استریل‌سازی صنعتی یا پزشکی مناسب می‌سازد. این ویژگی‌ها مستقل نیستند، بلکه به هم مرتبط هستند، و در طول مرحله مشخص‌سازی، نیاز به دیدی جامع دارند.

• محدوده دما و پایداری: قابلیت عملکرد از دمای برودتی تا بیش از 200 درجه سانتیگراد، با مقاومت پایدار در طول زمان.
• چگالی وات یکنواخت: توزیع یکنواخت گرما را فراهم می کند، که برای فرآیندهایی مانند لمینیت یا گرم شدن پزشکی ضروری است.
• استحکام دی الکتریک عالی: عایق ولتاژ بالا ایمنی کاربر را تضمین می کند و از اتصال کوتاه جلوگیری می کند.
• خروج گاز کم: برای کاربردهای خلاء یا هوافضا برای جلوگیری از آلودگی ضروری است.

کاربردهای اولیه در سراسر صنایع

ویژگی های منحصر به فرد از بخاری انعطاف پذیر مواد نوار فویل آلومینیومی منجر به پذیرش آن در زمینه های مختلف خیره کننده شده است. در هر مورد، یک چالش حرارتی خاص را حل می‌کند که فناوری‌های جایگزین نمی‌توانند به طور موثر به آن رسیدگی کنند. در بخش پزشکی و مراقبت های بهداشتی، راحتی و ایمنی بیمار در درجه اول اهمیت قرار دارد. این نوارها برای پدهای حرارتی درمانی، گرم کننده مایعات خون/IV و تجهیزات تنفسی درمانی یکپارچه هستند و گرمای ثابت و کم وات را فراهم می کنند که برای تماس انسان قابل کنترل و ایمن است. صنایع هوافضا و خودرو از آنها برای کاربردهای حیاتی یخ زدایی و ضد یخ زدگی در لبه های بال، لوله های خلبان و حسگرها استفاده می کنند، جایی که وزن کم، قابلیت اطمینان و توانایی انطباق با سطوح آیرودینامیکی حیاتی است.

لوازم الکترونیکی مصرفی از عناصر گرمایش نازک پشت صفحه نمایش LCD در آب و هوای شدید برای حفظ عملکرد یا در بسته های باتری برای اطمینان از دمای بهینه شارژ استفاده می کنند. کاربردهای صنعتی بسیار گسترده است، از حفظ دمای فرآیند در خطوط سیال و ابزارهای تحلیلی تا تامین گرمای آب بندی در ماشین آلات بسته بندی. توانایی ایجاد نوارهای المنت حرارتی فویل آلومینیومی برش سفارشی تقریباً در هر شکلی به مهندسان این امکان را می دهد که گرما را دقیقاً در مکان مورد نیاز قرار دهند و اتلاف انرژی را به حداقل برسانند و کارایی سیستم را به حداکثر برسانند. این تنوع کاربردی بر نقش مواد به عنوان یک ابزار حرارتی همه کاره تاکید می کند.

راهنمای طراحی و انتخاب

اجرای موفقیت آمیز راه حل نوار گرمایش یک فرآیند دقیق است که با الزامات روشن آغاز می شود. مسیر مشخص کردن نوارهای المنت حرارتی فویل آلومینیومی برش سفارشی شامل تعریف چندین پارامتر وابسته به هم است. اول، نیازهای حرارتی: دمای عملیاتی مورد نظر، شرایط محیطی، زمان گرم کردن، و کل وات مورد نیاز. این چگالی وات لازم را تعیین می کند. دوم، پارامترهای الکتریکی: ولتاژ موجود (AC یا DC) و محدودیت‌های جریان. با استفاده از قانون اهم و مقاومت فویل، مقاومت کل الگوی مدار و هندسه ردیابی را مشخص می کند. سوم، محدودیت‌های مکانیکی و محیطی: فضای موجود، انعطاف‌پذیری مورد نیاز، قرار گرفتن در معرض رطوبت، مواد شیمیایی یا سایش. این باعث انتخاب بین a می شود نوار فویل آلومینیومی پلی آمید برای کاربردهای گرمایشی برای یک محیط تمیز و با دمای بالا یا یک ساختار لاستیکی سیلیکونی برای یک محیط مرطوب و ساینده.

یک نقطه تصمیم بحرانی که اغلب نادیده گرفته می شود، روش اتصال الکتریکی است. با استفاده از a نوار حرارتی فویل آلومینیومی چسب رسانا در نقاط اتصال باس بار می تواند مونتاژ را ساده کرده و قابلیت اطمینان را نسبت به چین خوردگی مکانیکی، به ویژه در محیط های با لرزش بالا، بهبود بخشد. در نهایت، در نظر گرفتن فرآیند تولید - این که آیا نوار بر روی یک قرقره عرضه می شود، یا به صورت تکه تکه یا با سنسورها و کنترلرهای یکپارچه - برای یکپارچه سازی ضروری است. تعامل با کارشناسان در اوایل مرحله طراحی می تواند به هدایت این انتخاب ها برای بهینه سازی عملکرد، هزینه و قابلیت ساخت کمک کند.

• تعریف اهداف حرارتی: وات مورد نیاز را بر اساس تلفات حرارتی و افزایش دمای مورد نظر محاسبه کنید.
• محدودیت های الکتریکی نقشه: ولتاژ عملیاتی و فضای موجود را برای مدل‌سازی مقاومت مدار و الگو تعیین کنید.
• ساخت را انتخاب کنید: مواد عایق (پلی آمید، سیلیکون) را بر اساس دما، انعطاف پذیری و نیازهای محیطی انتخاب کنید.
• طرح ادغام: نوع اتصال ( زبانه های لحیم شده، چسب رسانا، کانکتورهای ZIF)، سیم های سرب و روش نصب را مشخص کنید.

سوالات متداول

چگونه فویل آلومینیومی در این نوارها گرما ایجاد می کند؟

فویل آلومینیومی از طریق اصل اساسی گرمایش ژول (که گرمایش مقاومتی نیز نامیده می شود) گرما تولید می کند. هنگامی که یک جریان الکتریکی مجبور به عبور از مسیرهای نازک ورق آلومینیومی حکاکی شده در نوار می شود، با مقاومت الکتریکی مواجه می شود. این مقاومت جریان الکترون ها را مختل می کند و باعث می شود انرژی جنبشی به انرژی حرارتی (گرما) تبدیل شود. مقدار گرمای تولید شده دقیقاً با استفاده از فرمول P = I²R (قدرت = جریان مجذور x مقاومت) محاسبه می شود. با مهندسی دقیق آلیاژ فویل، ضخامت، و الگوی مارپیچ خاصی که روی آن حک شده است، سازندگان می توانند مقاومت کلی نوار و در نتیجه خروجی حرارت (وات) و توزیع آن در سطح را کنترل کنند. مواد نوارهای عنصر گرمایش فویل آلومینیومی یک منبع حرارتی بسیار قابل پیش بینی و کارآمد.

حداکثر دما برای این نوارهای گرمایشی چقدر است؟

حداکثر دمای عملیاتی تنها توسط فویل آلومینیومی (که در دمای ~660 درجه سانتیگراد ذوب می شود) تعیین نمی شود، بلکه توسط مواد عایق که آن را محصور می کنند تعیین می شود. برای استاندارد نوار فویل آلومینیومی پلی آمید برای کاربردهای گرمایشی دمای کار مداوم معمولاً از 150 درجه سانتیگراد تا 180 درجه سانتیگراد (302 درجه فارنهایت تا 356 درجه فارنهایت) متغیر است که توسط فیلم پلی آمید محدود می شود. برای محیط‌های شدیدتر، سازه‌هایی که از عایق لاستیکی سیلیکونی یا پلی‌آمیدهای با دمای بالا استفاده می‌کنند، می‌توانند عملیات مداوم تا دمای 220 درجه سانتی‌گراد (428 درجه فارنهایت) یا حتی بالاتر را برای دوره‌های کوتاه اجازه دهند. توجه به مشخصات سازنده برای هر دو درجه حرارت مداوم و اوج بسیار مهم است، زیرا بیش از این می تواند منجر به خرابی عایق، لایه برداری و خرابی شود. بنابراین، مشخص کردن الف نوار فویل آلومینیومی با دمای بالا برای عناصر گرمایشی نیاز به تطبیق دمای نامی آن با حداکثر برنامه شما با حاشیه ایمنی دارد.

آیا می توان آنها را پس از نصب خم کرد یا شکل داد؟

بله، مزیت اصلی این فناوری انعطاف پذیری ذاتی آن است. مواد نوار فویل آلومینیومی بخاری انعطاف پذیر به گونه ای طراحی شده است که مطابقت داشته باشد. با این حال، محدودیت های مهمی وجود دارد. آنها را می توان در حین نصب اولیه در اطراف منحنی های استاتیک خم کرد، اما باید از چین های تیز (چروک شدن در شعاع بسیار کوچک) اجتناب شود، زیرا این امر می تواند باعث ایجاد فشار در مدار فویل حکاکی شده یا لایه های عایق شده و منجر به یک نقطه داغ یا مدار باز شود. آنها برای خمش پویا و مکرر در حین کار طراحی نشده اند (مانند یک لولا که به طور مداوم در حال حرکت است). برای کاربردهایی که نیاز به حرکت دارند، از ساختارهای خاص با فویل‌های انعطاف‌پذیر بیشتر و محصورسازی قوی (مانند لاستیک سیلیکونی) استفاده می‌شود. همیشه از حداقل مشخصات شعاع خم سازنده پیروی کنید، که اغلب 5-10 برابر ضخامت کل نوار است.

چگونه می توانم وات و اندازه مناسب را تعیین کنم؟

تعیین وات صحیح و اندازه فیزیکی نیاز به یک محاسبه حرارتی دارد. ابتدا جسم مورد نیاز برای گرم کردن را شناسایی کنید: جرم، مواد (ظرفیت گرمایی خاص) و دمای مورد نظر در یک زمان خاص افزایش می یابد. این به شما کل انرژی مورد نیاز را می دهد. دوم، تلفات حرارتی به محیط از طریق هدایت، همرفت و تشعشع، که اغلب عامل غالب در گرمایش پایدار است را در نظر بگیرید. برای برآوردهای ساده، ماشین‌حساب‌های آنلاین یا کتاب‌های مهندسی، فرمول‌های اتلاف گرما را برای اشکال رایج ارائه می‌کنند. وات کل مورد نیاز مجموع انرژی مورد نیاز برای گرم کردن اولیه به اضافه توان پیوسته برای مقابله با تلفات است. سپس اندازه (مساحت) بخاری با تقسیم کل وات بر یک چگالی وات مطمئن (مثلاً 5-10 W/in² برای پلی‌آمید، بیشتر برای سیلیکون) تعیین می‌شود. برای پروژه های پیچیده، نرم افزار شبیه سازی حرارتی یا مشاوره با سازنده متخصص در نوارهای المنت حرارتی فویل آلومینیومی برش سفارشی به شدت توصیه می شود.

آیا این نوارها برای کاربردهای پزشکی یا مواد غذایی ایمن هستند؟

بله، اما با اخطارهای انتقادی. نوارهای گرمایشی را می توان به گونه ای تولید کرد که برای کاربردهای پزشکی و تماس با مواد غذایی ایمن باشد، اما همه نوارهای استاندارد مناسب نیستند. ایمنی به مواد خاصی که در ساخت و ساز استفاده می شود بستگی دارد. برای وسایل پزشکی، مواد اغلب باید زیست سازگار، غیرسمی و قادر به مقاومت در برابر استریل شدن باشند (مانند اتوکلاو، تشعشع گاما یا گاز EtO). معمولاً از عایق هایی مانند گریدهای خاص لاستیک سیلیکونی استفاده می شود. برای کاربردهای مرتبط با مواد غذایی، مواد باید با مقررات مربوط به ایمنی مواد غذایی (مانند FDA 21 CFR در ایالات متحده) مطابقت داشته باشند، به این معنی که در شرایط عملیاتی نباید مواد مضر را شستشو دهند. ضروری است که به صراحت نیاز به انطباق با مواد غذایی یا پزشکی در هنگام تهیه منبع ذکر شود نوار حرارتی فویل آلومینیومی چسب رسانا یا هر جزء، و درخواست اسنادی مانند گواهینامه کلاس VI USP یا بیانیه های مطابقت FDA از تامین کننده مواد و سازنده بخاری تمام شده.
